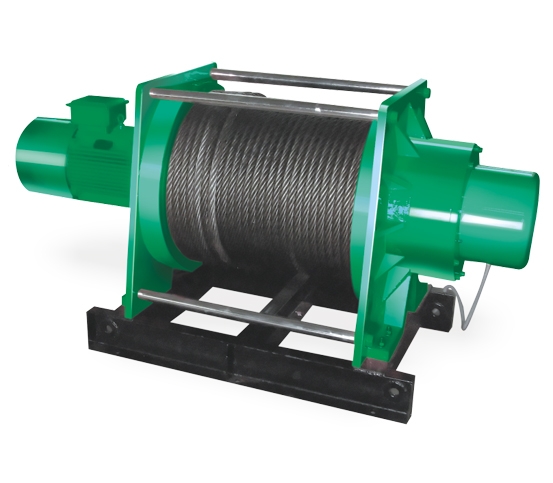

鋼絲繩的固定
在卷筒上加一只PT螺絲，比一般鋼絲繩固定方式多一層安全防護措施，可切實有效地防止鋼絲繩脫落。
卷筒傳動結構
本結構采用行星齒輪傳動方式，通過聯軸器直接帶動卷筒轉動，并可簡易更換報廢鋼絲繩或改變鋼絲繩旋轉方向。
制動機構
采用電磁盤式制動器，選用耐磨剎車片，構造簡單不需調節間隙，遇斷電時，制動器能自動快速制動，有效地控制重物下滑量，安全可靠。
齒輪箱
采用延性鑄鐵FCD—45#銅鑄造，延展性強，不易斷裂。
專用電機
采用B級絕緣的卷揚機專用電動機，起動轉柜大，慣性小，溫升低，可長時間頻繁使用。
傳動齒輪
采用優質鋼材，經特殊熱處理及高精度加工，具有耐磨性強、低噪音、傳動效率高及機械性能佳等特點。
機體固定架
采用標準槽鋼焊接而成，可方便安裝于建筑工地、倉儲碼頭等不同工作場所。
在卷筒上加一只PT螺絲，比一般鋼絲繩固定方式多一層安全防護措施，可切實有效地防止鋼絲繩脫落。
卷筒傳動結構
本結構采用行星齒輪傳動方式，通過聯軸器直接帶動卷筒轉動，并可簡易更換報廢鋼絲繩或改變鋼絲繩旋轉方向。
制動機構
采用電磁盤式制動器，選用耐磨剎車片，構造簡單不需調節間隙，遇斷電時，制動器能自動快速制動，有效地控制重物下滑量，安全可靠。
齒輪箱
采用延性鑄鐵FCD—45#銅鑄造，延展性強，不易斷裂。
專用電機
采用B級絕緣的卷揚機專用電動機，起動轉柜大，慣性小，溫升低，可長時間頻繁使用。
傳動齒輪
采用優質鋼材，經特殊熱處理及高精度加工，具有耐磨性強、低噪音、傳動效率高及機械性能佳等特點。
機體固定架
采用標準槽鋼焊接而成，可方便安裝于建筑工地、倉儲碼頭等不同工作場所。
|
型號
|
KDJ-5000E1
|
KDJ-10000E1
|
|
額定載荷 (kg)
|
5000
|
10000
|
|
額定速度 (m/min)
|
11
|
|
|
提升高度
|
192
|
235
|
|
電機(KW)
|
15
|
22
|
|
極數
|
4
|
6
|
|
電壓(V)
|
Three Phase 220/380/415/440/480
|
|
|
頻率(Hz)
|
50/60
|
|
|
鋼絲繩直徑
|
ф22
|
ф32
|
|
凈重
|
1500
|
3000
|
|
工作級別
|
M3
|
|
|
容繩量 （m）
|
200
|
250
|
外形尺寸 mm
|
Model
|
KDJ-5000E1
|
KDJ-10000E1
|
|
A
|
6-ф24
|
|
|
B
|
920
|
1600
|
|
C
|
950
|
950
|
|
D
|
1860
|
2450
|
|
E
|
1010
|
1050
|
|
F
|
1260
|
1260
|
|
G
|
660
|
832
|
|
H
|
ф300
|
ф450
|
-
